smt(surface mount technology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。为it(information technology)产业的飞速发展作出了巨大贡献。

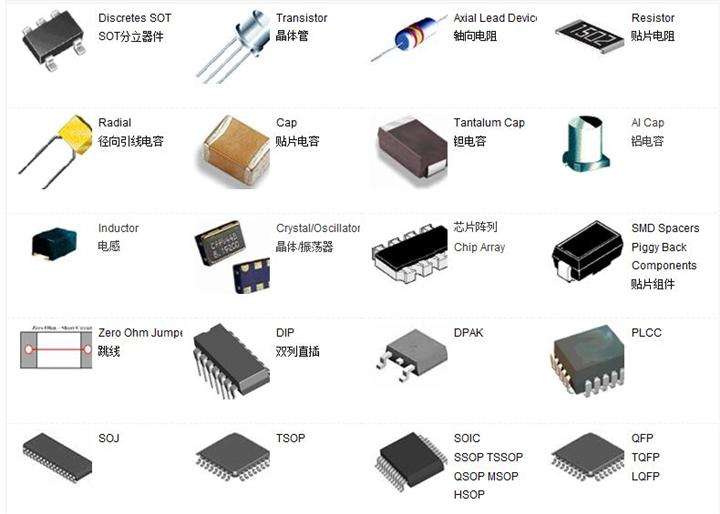

smt零件
smt所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等;有许多仍在经历着不断的变化，尤其是ic类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式(bga、flip chip等等)的冲击，在本章里将分标准零件与ic类零件详细阐述。
一、 标准零件
标准零件是在smt发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。目前主要有以下几种：电阻(r)、排阻(ra或rn)、电感(l)、陶瓷电容 (c)、排容(cp)、钽质电容(c)、二极管(d)、晶体管(q)【括号内为pcb(印刷电路板)上之零件代码】，在pcb上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。
1、 零件规格:
(1)零件规格即零件的外形尺寸，smt发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表
英制表示法 3216 2125 1608 1005
含义
l:1.2inch(3.2mm)w:0.6inch(1.6mm) l:0.8inch(2.0mm)w:0.5inch(1.25mm) l:0.6inch(1.6mm)w:0.3inch(0.8mm)
l:0.4inch(1.0mm)w:0.2inch(0.5mm)
注：
a、l(length)：长度; w(width)：宽度; inch：英寸
b、1inch=25.4mm
(2)、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
(3)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容)，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
(4)、smt发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
2、钽质电容(tantalum)
钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母y、a、x、b、c、d来代表。
其对应关系如下表
型号 y a x b c d
规格
l(mm) 3.2 3.8 3.5 4.7 6.0 7.3
w (mm) 1.6 1.9 2.8 2.6 3.2 4.3
t (mm) 1.6 1.6 1.9 2.1 2.5 2.8
注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10uf/16v”b”型与10uf/16v”c”型不可相互代用。
二、 ic类零件
ic为integrated circuit(集成电路块)之英文缩写，业界一般以ic的封装形式来划分其类型，传统ic有sop、soj、qfp、plcc等等，现在比较新型的ic 有bga、csp、flip chip等等，这些零件类型因其pin (零件脚)的多寡大小以及pin与pin之间的间距不一样，而呈现出各种各样的形状，在本节我们将讲述每种ic的外形及常用称谓等。
1、基本ic类型
(1)、sop(small outline package):零件两面有脚，脚向外张开(一般称为鸥翼型引脚).
(2)、soj(small outline j-lead package):零件两面有脚，脚向零件底部弯曲(j型引脚)。
(3)、qfp(quad flat package):零件四边有脚，零件脚向外张开。
(4)、plcc(plastic leadless chip carrier):零件四边有脚，零件脚向零件底部弯曲。
(5)、bga(ball grid array):零件表面无脚，其脚成球状矩阵排列于零件底部。
(6)、csp(chip scal package)：零件尺寸包装。
2、ic称谓
在业界对ic的称呼一般采用“类型 pin脚数”的格式，如：sop14pin、sop16pin、soj20pin、qfp100pin、plcc44pin等等。
三、 零件极性识别
在smt零件中，可分为有极性零件与无极性零件两大类。
无极性零件：电阻、电容、排阻、排容、电感
有极性零件：二极管、钽质电容、ic
其中无极性零件在生产中不需进行极性的识别，在此不赘述;但有极性零件之极性对产品有致命的影响，故下面将对有极性零件进行详尽的描述。
1、 二极管(d)：
在实际生产中二极管又有很多种类别和形态，常见的有glass tube diode 、green led、cylinder diode等几种。
(1)、glass tube diode：红色玻璃管一端为正极(黑色一端为负极)
(2)、green led：一般在零件表面用一黑点或在零件背面用一正三角形作记号，零件表面黑点一端为正极(有黑色一端为负极);若在背面作标示，则正三角形所指方向为负极。
(3)、cylinder diode： 有白色横线一端为负极.
2、钽质电容:零件表面标有白色横线一端为正极。
3、ic：
ic类零件一般是在零件面的一个角标注一个向下凹的小圆点，或在一端标示一小缺口来表示其极性。
4、上面说明了常见零件之极性标示，但在生产过程中，正确的极性指的是零件之极性与pcb上标识之极性一致，一般在pcb上装着ic的位置都有很明确的极性标示，ic零件之极性标示与pcb上相应标示吻合即可。
四、 零件值换算
这里主要指电阻值与电容值换算，因为在smt上所用的电阻电容都是尺寸非常小的零件，表示其电阻值或电容值的时候不可能用常用的描述办法表述。如今在业界的标准是电容不标示电容值，而以颜色来区分不同容值的电容，电阻则是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，下面便详细讲述有关细则。
1、电阻
(1)、电阻单位为欧姆,符号为”ω”.
(2)、单位换算:1mω= kω= ω
(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%;其表示码为三码 例:103
精密电阻: 误差值为±1%;其表示码为四码 例:1002
(4)、换算规则如下:
一般电阻 精密电阻
数值(ab)×10n= 电阻值±误差值(5%) 数值(abc)×10n=电阻值±误差值(1%);
例:103=10× =10kω±5%; 1003=100× =100kω±1%
(5)、阻值换算的特殊状况：
a、当n=8或9时,10的次方数分别为-2或-1，即 或 。
b、当代码中含字母“r”时，此“r”相当于小数点“?”。
例:4r3=4.3ω±5%; 69r9=69.9ω±1%
(6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算。
2、电容换算
在这里主要讲解电容常用单位之间的换算，因为电子行业中电容的单位一般都比较小，同一种电容有时因供货商不一样而表示的方法也不一样，生产时要能够快速在各种单位之间转换。
(1)、电容基本单位
1f= mf= μf= nf= pf
(2)、常用单位
常用的单位有μf、nf、pf，在实际生产中要对这三个单位相互间的转换非常熟练.
五、部分元件具体封装
发光二极管：
颜色有红、黄、绿、蓝之分;
亮度分普亮、高亮、超亮三个等级;
常用的封装形式有三类：0805、1206、1210
二极管：根据所承受电流的的限度，封装形式大致分为两类，
小电流型(如1n4148)封装为1206;
大电流型(如in4007)暂没有具体封装形式，只能给出具体尺寸：5.5 x 3 x 0.5
贴片二极管有关的封装信息如下：sma / smb / smc / melf / mini-melf / dfs / mini-dfs /sky / sf / her / fr / std / tvs / switch / zemer / diaces
标准封装：
sma <—————->2010
smb <—————->2114
smc <—————->3220
sod123 <—————->1206
sod323 <—————->0805
sod523 <—————->0603
还有四种封装名称：
do-214aa
do-214ab
do-214ac
do-213ab<————–>melf
电容：可分为无极性和有极性两类，
无极性电容下述两类封装最为常见，即0805、0603;
极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为a、b、c、d四个系列，具体分类如下：
类型 封装形式 耐压
a 3216 10v
b 3528 16v
c 6032 25v
d 7343 35v
拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照md16仿真版，也可以到设计所内部pcb库查询。
注：
a\b\c\d四类型的封装形式则为其具体尺寸,标注形式为l x s x h
1210具体尺寸与电解电容b类3528类型相同
0805具体尺寸：2.0 x 1.25 x 0.5
1206具体尺寸：3.0 x 1.5 0x 0.5
