我们在工作中经常看到一些厉害的技术人员焊接出来的产品,非常漂亮。那么大神是怎样手工焊接smt芯片的?
想要焊接出漂亮的实物,就必须有一台自己用着很得心应手的焊台。虽然我们谈的是焊接技术,但是要说焊接技术就得扯到焊接工具。

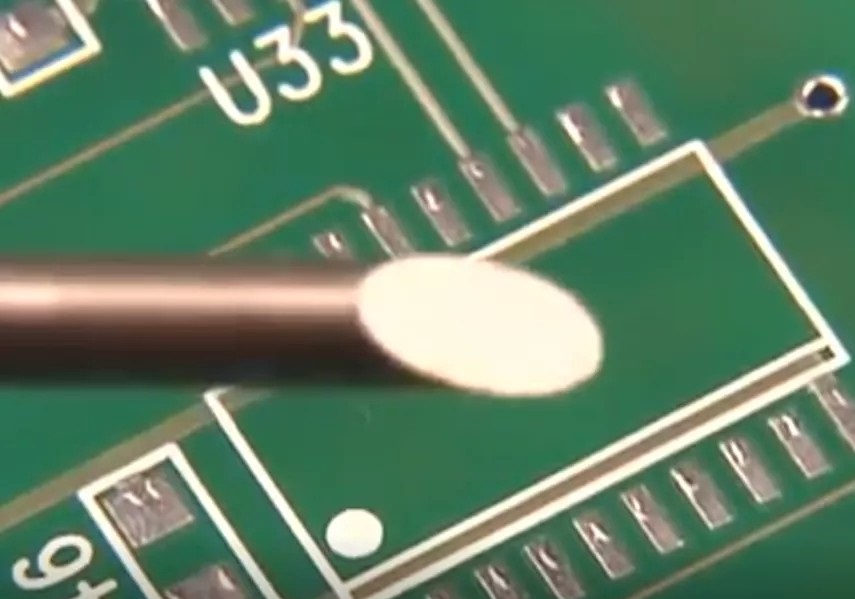

像我们这些搞电子的,肯定见过很多牌子的焊台,而常见的焊接头就那么几种:一种尖头,一种椭圆头,还有一种是扁平状。

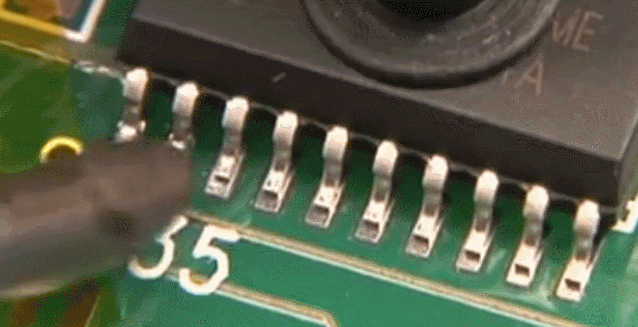

第一种方法:用焊锡固定芯片一个脚,然后依次焊接过去。这种方法可以用来焊接管脚不是很密集的芯片;

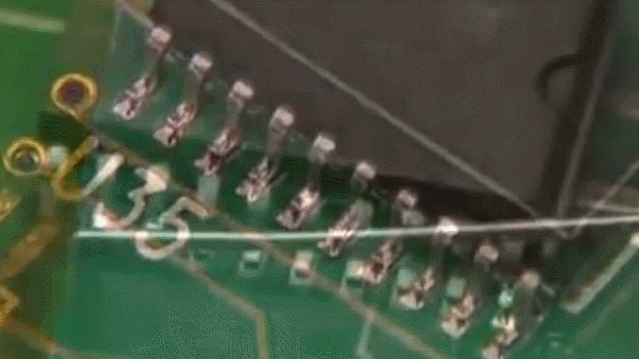

第二种方法:用焊锡固定芯片2个脚,然后依次焊接过去,这种方法也是用来焊接管脚不是很密集的芯片,但是我觉得这种方法比第一种更方便快捷;

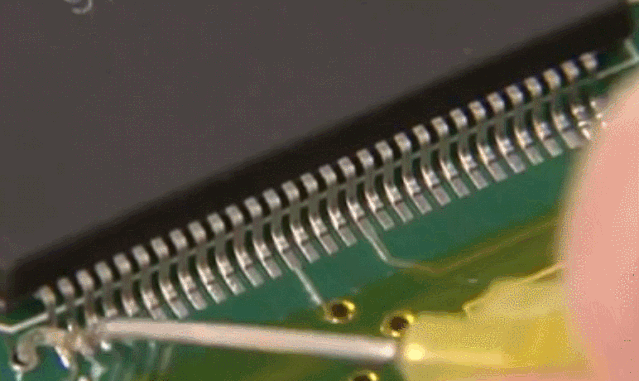

第三种方法:用胶带纸先将芯片固定,然后用焊锡分别固定直角位置的2个脚

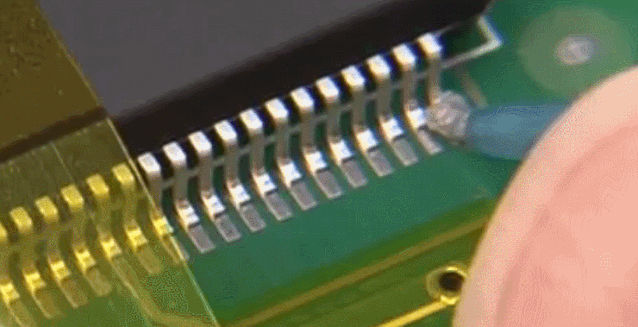

从图片我们可以看出芯片管脚比较密集。这种焊接方法主要用于焊接管脚比较密集的芯片,因此,在固定好芯片之后,要给管脚加助焊剂,然后进行焊接,要不然很容易出现连锡的情况。
需要注意的是,在固定管脚比较多的芯片之前,一定要核对管脚位置是正确,第一次焊接四个边都有管脚的芯片的时候,没弄清1脚位置,就给焊接错位了,那真是铁的教训啊!
当然,对于管脚不密集的芯片也可以用这个方法,但是可以不用放助焊剂。
在焊接的过程中有几点注意事项:
1.焊台温度要控制好,温度过高可能破坏焊盘,温度过低焊锡不容易熔化;
2.焊接之前,请用涂有酒精的抹布清理一下焊盘,因为焊盘表面可能会被氧化,尤其打样回来后放的比较久的板子;
3.用锡膏清洗一下焊接头,防止焊接头被氧化,也为了更容易上锡;
4.焊接完毕后,记得用洗板水清洗一下板子,板子表面会更干净,管脚看起来也会像图片一样明亮;
5.最重要一点,焊接完毕后一定记得关焊台哦!
上面给大家介绍的这几种手工焊接smt芯片的方法,当然也不是一看就会的哦!
俗话说:熟能生巧。多焊几个芯片练练手就会了,相信你也会变成焊接大神!
