电子产品可靠性核心是印制电路板组件pcba（printed circuit board assembly），而印制电路板pcb作为各种元器件的载体与电路信号传输的枢纽，已成为电子产品最重要、最关键的部件，其质量的好坏与可靠性水平将决定整机设备的质量与可靠性。
一、pcb分层起泡
ipc-a-610 标准已对分层起泡给出明确的定义。起泡：一种表现为层压基材的任何层与层之间，或基材与导电薄膜或保护性图层之间的局部膨胀与分离的分层形式。分层：印制板内基材的层间，基材与导电箔间或其它间的分离。

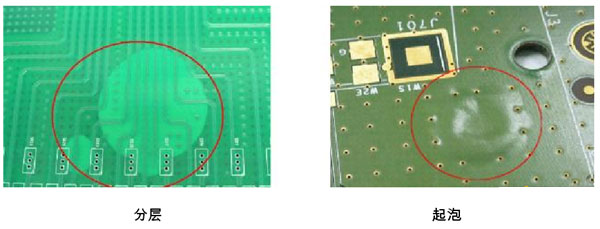

具体可参见上图，pcb分层在板表面的表征为出现“泛白”，而起泡的表征为出现“隆起”。

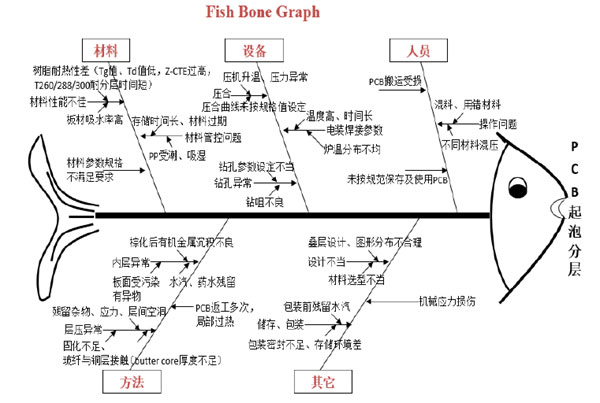

1.1 分层起泡的特性要因图
以下分析来源于厂内的失效案例总结，同时也收集了 pcb板厂的现场经验及业内同行的分析数据。

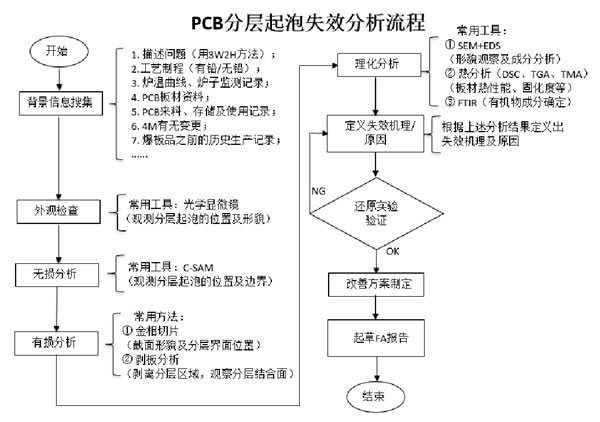

1.2 分层起泡的失效分析流程
最后，特别强调，除非确定pcb受潮之外，不建议对pcb做不必要的烘烤动作。烘烤本身是一个“双刃剑”，一方面确实可以起到除湿作用，但其产生的负作用也不少，若烘烤温度、时间设置不当会加速其分层起泡的风险，同时 对pcb镀层也是一个考验。烘烤会加速镀层的氧化影响其焊接性，特别是osp表面处理更需谨慎处理。
二、pcb 内短缺陷

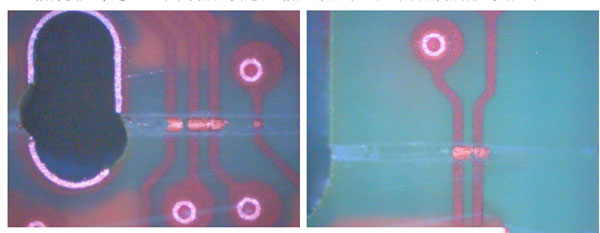

内短，即pcb 电测时发现的内层短路。其缺陷发生在内层图转至多层压合这个过程，如下图所示，为内短切片的照片。表面上看，内层系统这个环节的制程很简单，但经过实际研究发现，产生内短的原因多种多样，甚至超出内层系统的制程，其程度远远超出我们想象。
要想找到内短产生的原因，首先要掌握分析内短的方法，换句话说，要找到内层短路的位置。由于最终的成品板经过了压合、阻焊涂覆等工艺，我们难以一目了然的看到内层短路的位置，进而必须通过一定手段去分析。具体分析流程如下：
（1）电测试找点：
电测试发现短路的产品，由找点人员通过找点软件和缺陷坐标找出短路位置，并在外层网络上进行指向标记。
（2）网络分析
对找点后的产品进行网络分析，以找到内层短路位置，我们可通过工程数据处理软件（如ucam、genesis 等）对缺陷位置建立网络，从而找到内短所在层和位置。
（3）平磨切片
将缺陷位置切片取样，并对切片进行平磨，磨至上面网络分析出的内短层面，最好不要将内短所在层面上的pp全部磨掉，以免破坏缺陷状态，影响对缺陷的判断。
三、pcb 爆板失效

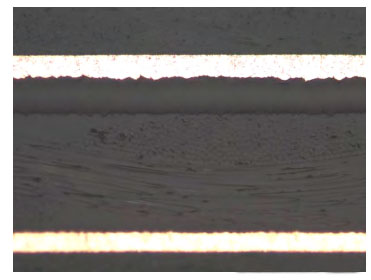

爆板位置进行切片观察，发现芯板的铜箔和树脂之间发生分离，见下图。这种界面分离原因从两方面考虑：第一，焊接时基材受热膨胀过大；第二，两者界面本身的结合力弱，而造成两者结合力弱的原因比较复杂。
3.1 基材的热膨胀系数

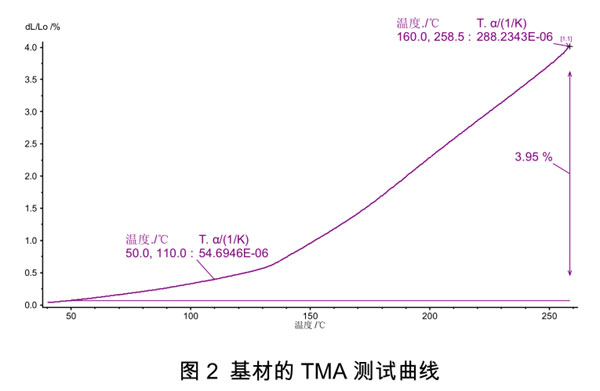

对 pcb 基材的热膨胀系数（z-cte）和膨胀百分比(pte)进行测试，结果显示 pcb 基材的α1-cte 为 54.7 ppm/℃，α2-cte 为 288.2 ppm/℃，pte 为 3.95%。参考 ipc-4101c 规定对于一般 tg 小于 150 ℃的 fr-4 基材，α1-cte 应不大于 60 ppm/℃，α2-cte 应不大于300 ppm/℃，pte 不大于 4.0％。表明 pcb 焊接过程中膨胀在可接受的范围内。tma 测试曲线如下图：
3.2 扫描电镜观察

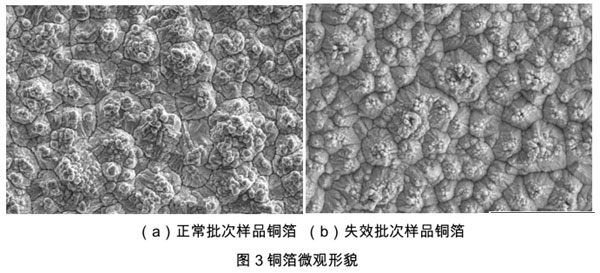

剥开爆板位置，对基材和铜箔进行观察，发现铜箔一侧没有明显的树脂残留，而两者之间未发现污染，表明压合时树脂没有对铜箔形成良好的润湿。用扫描电镜对剥开的两侧进行观察，发现铜箔的表面处理存在问题。进一步对比失效批次和正常批次的芯板铜箔，发现两者之间存在明显差异，见下图。正常批次芯板的铜箔毛面铜瘤密度要大，铜面粗糙，失效批次的芯板铜箔毛面铜箔密度小，铜面光滑，这将降低铜箔和树脂之间的结合力。
