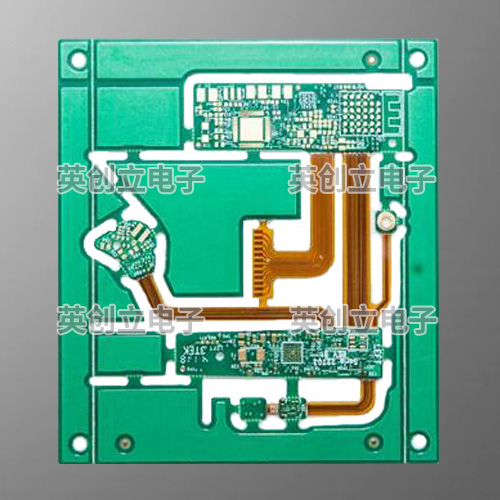

什么是软硬结合板？
软硬结合板是一种兼具刚性pcb的耐久力和柔性fpc的适应力的新型印刷电路板，在所有类型的电路板中，软硬结合板是对恶劣应用环境的抵抗力最强的，因此受到工业控制、医疗、军事设备生产商的青睐，仁创艺也正在逐步提高软硬结合板占总体产量的比例。软硬结合板的优点是具有pcb和fpc双方面优秀特性，既可以对折，弯曲，减少空间，又可以焊接复杂的元器件。同时相比排线有更长的寿命，更加可靠的稳定性，不易折断氧化脱落。对于提升产品性能有很大帮助。软硬结合板的缺点是软硬结合板生产工序繁多，生产难度大，良品率较低，所投物料、人力较多，因此，其价格比较贵，生产周期比较长。
软硬结合板都有哪些用途？
1. 工业用途－工业用途包含工业、军事及医疗所用到的软硬结合板。大多数的工业零件，需要的特性是精准、安全、不易损壤，因此对软硬板要求的特性是：高信赖度、高精度、低阻抗损失、完整的讯号传输品质、耐用度。但因为制程的复杂度高，产出的量少且单价颇高。
2. 手机－在手机内软硬板的应用，常见的有折叠式手机的转折处（hinge）、影像模块（camera module）、按键（keypad）及射频模块（rf module）等。
3. 消费性电子产品－消费性产品中，以dsc和dv对软硬板的发展具有代表性，可分性能及结构两大主轴来讨论。以性能来说，软硬板可以立体连接不同的pcb硬板及组件，所以在相同线路密度下可以增加pcb的总使用面积，相对可以提高其电路承载量，且减少接点的讯号传输量限制与组装失误率。另一方面，由于软硬板较轻且薄，可以挠屈配线，所以对于缩小体积且减轻重量有实质的助益。
4. 汽车－在汽车内软硬板的用途，常用有方向盘上连接母板的按键、车用视讯系统屏幕和操控盘的连接、侧边车门上音响或功能键的操作连接、倒车雷达影像系统、传感器（sensor，含空气品质、温湿度、特殊气体调节等）、车用通讯系统、卫星导航、后座操控盘和前端控制器连接用板、车外侦测系统等等用途。
软硬结合板加工关键点？
fpc与pcb的诞生与发展，催生了软硬结合板这一新产品，软硬结合板就是柔性电路板与硬性电路板经过压合等工序，按相关工艺要求组合在一起，形成的具有fpc特性与pcb特性的线路板。软硬结合板加工的关键点是那个工序呢？纯粹的pcb板或者fpc板压合已经非常成熟，但是软硬结合板的一个难点，便是结合板结合部位的压合，目前还是各个软硬结合板厂家需要注意要点。下面附上一个典型的叠板结构和压板参数。
1. 需要使用真空传压机：保证持续压力温度下材料的良好贴合以及粘结材料的良好流动和排气。
2. 合适的覆型材料：太软的覆型材料压出的板子金属面容易显现线路及布纹，影响外观；太硬的覆型材料容易造成局部欠压，产生微气泡。
以上就是软硬结合板加工的一些关键点。软硬结合板可以用于一些有特殊要求的产品之中，它对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助。但是，在软硬结合板打样中，软硬结合板生产工序繁多，生产难度大，良品率较低，所投物料、人力较多，因此，其价格比较贵，生产周期比较长。仁创艺可以为广大客户提供软硬结合板打样批量加工服务，满足客户多方面的软硬结合板打样需求，可做2~18层软硬结合板。
软硬结合板加工有哪些工艺难点？
软硬结合板就是柔性线路板和刚性线路板经过压合等工序，按相关工艺要求组合在一起，形成的具有fpc特性与pcb特性的电路板。然而，软硬结合板的制作过程比较复杂，其中有一些关键技术和难点比较难控制。由于软板和硬板的结构及用材不同，造成两者之间的尺寸涨缩差异明显，因此选择的合适软硬结合板材料是非常关键的，目的主要是保证对位良好。那么，软硬结合板加工有哪些工艺难点呢？
软板部分：
1. 硬板pcb生产设备制作软板，由于软板材料软、薄，软板过所有水平线均需采用牵引板带过，避免卡板报废。
2. 采用ope冲制后定位孔，层压前的单片处理对层间对位也有着很大影响。由于聚酰亚胺材料不耐强碱，在强碱溶液中产生溶胀，所以在进行黑、棕化处理的过程中，在强碱性工序如去油，黑、棕化等适当地降低温度、减少时间。
3. 由于挠性单片易变形，层压前平整度较差，加之所用粘接片的树脂流动度大大低于刚性板层压用的半固化片，所以，为使粘接片与单片结合良好并嵌入细密的线条间距中，我们选择使用覆形性较好的材料作为层压衬垫材料，如聚丙烯薄膜、聚四氟乙烯(ptfe)、硅橡胶片等，可提高挠性板的层压质量。
硬板部分：
1. 是不论是基材压合还是单纯的半固化片压合，都要注意玻璃布的经纬方向要一致，压合过程中注意消除热应力，减少翘曲。
2. 软硬结合板压合涨缩控制。由于软板材料涨缩稳定性较差，故要优先完成软板、压合pi覆盖膜的制作，根据其涨缩系数来制作硬板部分。
3. 对于挠性窗口的处理，通常有先铣切和后铣切的方式来加工，但需根据软硬结合板本身的结构及板厚来进行灵活处理，如果是先铣切挠性窗口应保证铣切的精确，既不能小了影响焊接也不能大了影响挠曲。
